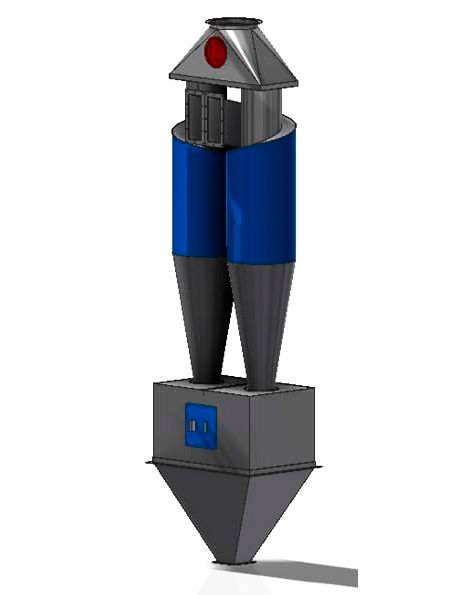

Циклоны ЦН-11-400-2СП предназначены для отделения от газообразной среды взвешенных частиц сухой пыли, образующейся в различных помольных и дробильных установках, при транспортировании сыпучих материалов, а также летучей золы.

Не следует применять циклоны ЦН-11-400-2СП для волокнистой и слипающейся пыли, для очистки газообразной среды, в которой имеются капельножидкая фаза или возможна конденсация паров.

Ориентировочно эффективность циклонов ЦН-11-400-2СП при очистке воздуха, запыленного обычной кварцевой пылью с величиной частиц более 10- 20 мкм, следует принимать равной 85%.

Максимально допустимое разрежение — 5 кПа.

По эффективности работы ЦН-11-400-2СП на 1-2% превышает эффективность циклона ЦН-15, за счет уменьшения угла входа газо-воздушного потока в цилиндрическую часть циклона. Имеет меньшие размеры чем ЦН-15 при одной и той же производительности.

Для повышения пропускной̆ способности по воздуху (газу) и условий применения на базе циклона ЦН-11-400-2СП изготавливаются батарейные циклоны состоящие из большого количества циклонных элементов, расположенных в общем корпусе с единым подводом и отводом воздуха и общим бункером. Корпус батарейных циклонов ЦН-11-400-2СП разделен на несколько секций, которые могут отключаться при снижении нагрузки на агрегат. Циклоны ЦН-11-400-2СП компонуют в группы из двух циклонов. Групповые циклоны выполнены с камерой̆ очищенного воздуха в виде сборника.

Выбор типоразмера циклонов ЦН-11-400-2СП следует производить исходя из производительности вентиляционной установки и допустимой величины потери давления в циклоне, которую рекомендуется применять в пределах 0,7-1,2 кПа. При необходимости повышения эффективности циклона верхний предел 1,2 кПа можно превысить, сообразуясь с общей величиной давления, которую может обеспечить вентилятор. Принимать потерю давления в циклоне ниже 0,5 кПа не рекомендуется из-за значительного уменьшения эффективности очистки воздуха.



Технические характеристики

Тип циклона Циклон ЦН 11 Массовая концентрация пыли в очищаемом газе, не более: для слабослипающихся пылей, г/м³ 1000
Марка циклона ЦН 11-400-2СП Массовая концентрация пыли в очищаемом газе, не более: для среднеслипающихся пылей, г/м³ 250
Температура рабочей среды до, С° 400 Давление до, кПа 5
Вид камеры очищенных газов Сборник Коэффициент гидравлического сопротивления циклона 182
Количество камер очищенных газов 2 Внутренний диаметр корпуса циклона ЦН 400
Пылесборный бункер есть Размеры циклона ЦН (с учетом бункера) - длина, ширина, высота, мм 400х400х1862
Вид пылесборного бункера Пирамидальный Масса блока циклонов, кг 450
Количество пылесборных бункеров, шт 1 Вид циклона ЦН 11-400
Количество циклонов в блоке (группе), шт 2
Циклоны ЦН-11-400-2СП могут устанавливаться как на всасывающем, так и на нагнетательном участке тракта газоочистки устанавливать. Но следует учитывать, что при установке на нагнетательной части вентустановки статическое давление будет значительно меньше атмосферного и, ориентируясь на это давление и соответствующий ему расход воздуха во входном патрубке циклона, следует определить пропускную способность циклона по воздуху.

Циклоны ЦН-11-400-2СП изготавливаются правого и левого исполнения и состоят из следующих основных деталей: цилиндр, винтовая крышка, выхлопная труба, конус и входной патрубок.

Материал циклона : Эксплуатация агрегата при температуре окружающей среды до — 40°С — углеродистая сталь (по умолчанию). Эксплуатация агрегата при температуре окружающей среды ниже — 40°С — низколегированная сталь ( по дополнительной заявке). Возможно изготовление циклонов из нержавеющей стали.

Условное обозначение циклонов ЦН-11-400-2СП:

Ц — циклон;
Н — конструкция НИИОгаза;
цифра 11 — угол наклона входного патрубка относительно горизонтали (град);
400 — внутренний диамтр цилиндрической части циклона (мм);
2 — количество циклонов в группе;
С — с камерой очищенного газа а виде сборника;
П — пирамидальная форма бункера.
