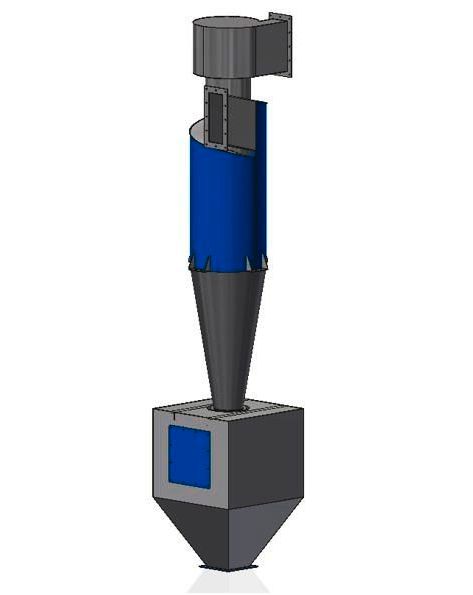

Циклон ЦН-11-300 2УП

ОПИСАНИЕ
Циклоны являются наиболее распространенными аппаратами газоочистки, широко применяемыми для отделения пыли от газов и воздуха (в том числе аспирационного) в самых различных отраслях промышленности: в черной и цветной металлургии, химической и нефтяной промышленности, промышленности строительных материалов, энергетики и др. Циклоны обеспечивают очистку газов эффективностью 80 – 95% от частиц пыли размером более 10 мкм. В основном их рекомендуется использовать для предварительной очистки газов и устанавливать перед высокоэффективными аппаратами (например, фильтрами или электрофильтрами). В ряде случаев достигаемая эффективность циклонов оказывается достаточной для выброса газов или воздуха в атмосферу. Запыленный воздух входит в корпус циклона со скоростью до 20 м/с, совершая вращательное движение в кольцевом пространстве между стенкой корпуса и внутренней трубой,перемещаясь далее в коническую часть корпуса. Под действием центробежной силы пылевые частицы, перемещаясь радиально, прижимаются к стенкам корпуса. Воздух, освобожденный от пыли, выходит наружу через внутреннюю трубу, а пыль поступает в сборный бункер. В зависимости от производительности циклоны можно устанавливать по одному (одиночные циклоны) или объединять в группы из двух, четырех, шести или восьми циклонов (групповые циклоны). Эффективность очистки газа в циклоне определяется дисперсным составом и плотностью частиц улавливаемой пыли, а также вязкостью газа, зависящей от его температуры. При уменьшении диаметра циклона и повышении до определенного предела скорости газа в циклоне эффективность очистки возрастает. Эффективность очистки, указанная в технических характеристиках, может быть достигнута лишь при условии соответствия между типоразмером циклона и его производительностью. Эффективность очистки резко снижается при подсосе атмосферного воздуха внутрь циклона, особенно через бункер. Допустимая величина подсоса 5 – 8%. Типоразмер циклона выбирают исходя из производительности с учетом оптимальной скорости в цилиндрической части циклона.
Циклон ЦН-11-300 2УП

Технические характеристики

Показатель


ЦН - 11

ЦН - 15

1. Допустимая запыленность газа, г/м3для слабослипающихся пылей для среднеслипающихсяпылей


Не более 1000

250

Не более 1000

250

2. Температура очищаемого газа, °С


Не более 400

Не более 400

3. Максимальное давление (разрежение), кгс/м2


500

500

4. Коэффициент гидравлического сопротивления для одиночных циклонов
для групповых циклонов


250

300

147

175

5. Эффективность очистки (от пыли dm = 10 мкм, плотностью 2,7 г/см3), %


80

80
