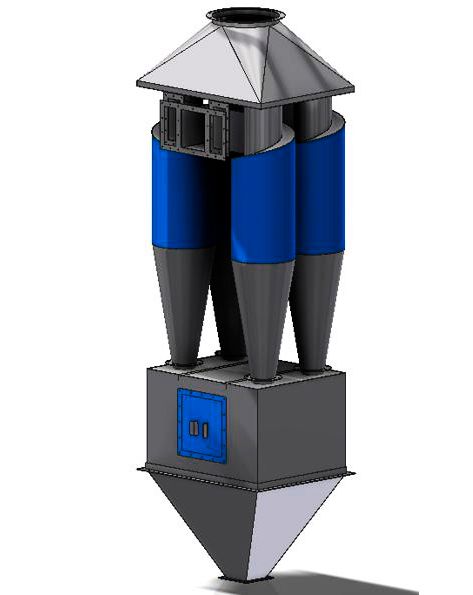

Циклон ЦН-11-500 4СП
ОПИСАНИЕ
Циклоны ЦН-11-500-4СП предназначены для отделения от газообразной среды взвешенных частиц сухой пыли, образующейся в различных помольных и дробильных установках, при транспортировании сыпучих материалов, а также летучей золы.
Не следует применять циклоны ЦН-11-500-4СП для волокнистой и слипающейся пыли, для очистки газообразной среды, в которой имеются капельножидкая фаза или возможна конденсация паров.
Ориентировочно эффективность циклонов ЦН-11-500-4СП при очистке воздуха, запыленного обычной кварцевой пылью с величиной частиц более 10- 20 мкм, следует принимать равной 85%.
Максимально допустимое разрежение — 5 кПа.
По эффективности работы ЦН-11-500-4СП на 1-2% превышает эффективность циклона ЦН-15, за счет уменьшения угла входа газо-воздушного потока в цилиндрическую часть циклона. Имеет меньшие размеры, чем ЦН-15 при одной и той же производительности.
Для повышения пропускной̆ способности по воздуху (газу) и условий применения на базе циклона ЦН-11-500-4СП изготавливаются батарейные циклоны, состоящие из большого количества циклонных элементов, расположенных в общем корпусе с единым подводом и отводом воздуха и общим бункером. Корпус батарейных циклонов ЦН-11-500-4СП разделен на несколько секций, которые могут отключаться при снижении нагрузки на агрегат. Циклоны ЦН-11-500-4СП компонуют в группы из четырех циклонов. Групповые циклоны выполнены с камерой̆ очищенного воздуха в виде сборника.
Выбор типоразмера циклонов ЦН-11-500-4СП следует производить исходя из производительности вентиляционной установки и допустимой величины потери давления в циклоне, которую рекомендуется применять в пределах 0,7-1,2 кПа. При необходимости повышения эффективности циклона верхний предел 1,2 кПа можно превысить, сообразуясь с общей величиной давления, которую может обеспечить вентилятор. Принимать потерю давления в циклоне ниже 0,5 кПа не рекомендуется из-за значительного уменьшения эффективности очистки воздуха.
Технические характеристики
Тип циклона Циклон ЦН 11 Массовая концентрация пыли в очищаемом газе, не более: для слабослипающихся пылей, г/м³ 1000
Марка циклона ЦН 11-500-4СП Массовая концентрация пыли в очищаемом газе, не более: для среднеслипающихся пылей, г/м³ 250
Температура рабочей среды до, С° 400 Давление до, кПа 5
Вид камеры очищенных газов Сборник Коэффициент гидравлического сопротивления циклона 182
Количество камер очищенных газов 4 Внутренний диаметр корпуса циклона ЦН 500
Пылесборный бункер есть Размеры циклона ЦН (с учетом бункера) - длина, ширина, высота, мм 500х500х2300
Вид пылесборного бункера Пирамидальный Масса блока циклонов, кг 1120
Количество пылесборных бункеров, шт 1 Вид циклона ЦН 11-500
Количество циклонов в блоке (группе), шт 4
Циклоны ЦН-11-500-4СП могут устанавливаться как на всасывающем, так и на нагнетательном участке тракта газоочистки устанавливать. Но следует учитывать, что при установке на нагнетательной части вентустановки статическое давление будет значительно меньше атмосферного и, ориентируясь на это давление и соответствующий ему расход воздуха во входном патрубке циклона, следует определить пропускную способность циклона по воздуху.
Циклоны ЦН-11-500-4СП изготавливаются правого и левого исполнения и состоят из следующих основных деталей: цилиндр, винтовая крышка, выхлопная труба, конус и входной патрубок.
Материал циклона : Эксплуатация агрегата при температуре окружающей среды до — 40°С — углеродистая сталь (по умолчанию) Эксплуатация агрегата при температуре окружающей среды ниже — 40°С — низколегированная сталь ( по дополнительной заявке) Возможно изготовление циклонов из нержавеющей стали.
Условное обозначение циклонов ЦН 11-500-4СП:
Ц — циклон;
Н — конструкция НИИОгаза;
цифра 11 — угол наклона входного патрубка относительно горизонтали (град);
500 — внутренний диаметр цилиндрической части циклона (мм);
4 — количество циклонов в группе;
С — с камерой очищенного газа а виде сборника;
П — пирамидальная форма бункера.
Не следует применять циклоны ЦН-11-500-4СП для волокнистой и слипающейся пыли, для очистки газообразной среды, в которой имеются капельножидкая фаза или возможна конденсация паров.
Ориентировочно эффективность циклонов ЦН-11-500-4СП при очистке воздуха, запыленного обычной кварцевой пылью с величиной частиц более 10- 20 мкм, следует принимать равной 85%.
Максимально допустимое разрежение — 5 кПа.
По эффективности работы ЦН-11-500-4СП на 1-2% превышает эффективность циклона ЦН-15, за счет уменьшения угла входа газо-воздушного потока в цилиндрическую часть циклона. Имеет меньшие размеры, чем ЦН-15 при одной и той же производительности.
Для повышения пропускной̆ способности по воздуху (газу) и условий применения на базе циклона ЦН-11-500-4СП изготавливаются батарейные циклоны, состоящие из большого количества циклонных элементов, расположенных в общем корпусе с единым подводом и отводом воздуха и общим бункером. Корпус батарейных циклонов ЦН-11-500-4СП разделен на несколько секций, которые могут отключаться при снижении нагрузки на агрегат. Циклоны ЦН-11-500-4СП компонуют в группы из четырех циклонов. Групповые циклоны выполнены с камерой̆ очищенного воздуха в виде сборника.
Выбор типоразмера циклонов ЦН-11-500-4СП следует производить исходя из производительности вентиляционной установки и допустимой величины потери давления в циклоне, которую рекомендуется применять в пределах 0,7-1,2 кПа. При необходимости повышения эффективности циклона верхний предел 1,2 кПа можно превысить, сообразуясь с общей величиной давления, которую может обеспечить вентилятор. Принимать потерю давления в циклоне ниже 0,5 кПа не рекомендуется из-за значительного уменьшения эффективности очистки воздуха.
Технические характеристики
Тип циклона Циклон ЦН 11 Массовая концентрация пыли в очищаемом газе, не более: для слабослипающихся пылей, г/м³ 1000
Марка циклона ЦН 11-500-4СП Массовая концентрация пыли в очищаемом газе, не более: для среднеслипающихся пылей, г/м³ 250
Температура рабочей среды до, С° 400 Давление до, кПа 5
Вид камеры очищенных газов Сборник Коэффициент гидравлического сопротивления циклона 182
Количество камер очищенных газов 4 Внутренний диаметр корпуса циклона ЦН 500
Пылесборный бункер есть Размеры циклона ЦН (с учетом бункера) - длина, ширина, высота, мм 500х500х2300
Вид пылесборного бункера Пирамидальный Масса блока циклонов, кг 1120
Количество пылесборных бункеров, шт 1 Вид циклона ЦН 11-500
Количество циклонов в блоке (группе), шт 4
Циклоны ЦН-11-500-4СП могут устанавливаться как на всасывающем, так и на нагнетательном участке тракта газоочистки устанавливать. Но следует учитывать, что при установке на нагнетательной части вентустановки статическое давление будет значительно меньше атмосферного и, ориентируясь на это давление и соответствующий ему расход воздуха во входном патрубке циклона, следует определить пропускную способность циклона по воздуху.
Циклоны ЦН-11-500-4СП изготавливаются правого и левого исполнения и состоят из следующих основных деталей: цилиндр, винтовая крышка, выхлопная труба, конус и входной патрубок.
Материал циклона : Эксплуатация агрегата при температуре окружающей среды до — 40°С — углеродистая сталь (по умолчанию) Эксплуатация агрегата при температуре окружающей среды ниже — 40°С — низколегированная сталь ( по дополнительной заявке) Возможно изготовление циклонов из нержавеющей стали.
Условное обозначение циклонов ЦН 11-500-4СП:
Ц — циклон;
Н — конструкция НИИОгаза;
цифра 11 — угол наклона входного патрубка относительно горизонтали (град);
500 — внутренний диаметр цилиндрической части циклона (мм);
4 — количество циклонов в группе;
С — с камерой очищенного газа а виде сборника;
П — пирамидальная форма бункера.
